Khung treo biển vẫy là đường truyền lực từ thân biển vào công trình. Nó gồm nhiều phần hơn thanh sắt nhìn thấy bên ngoài: khung trong thân biển, tay treo, pát hoặc bản mã, mối nối, vật tư cố định và nền tường. Chọn khung chỉ theo hình mẫu hoặc đường kính mặt biển có thể bỏ sót khoảng nhô, gió, vật liệu tường và khả năng bảo trì.

Trả lời nhanh: Một khung treo phù hợp phải được chọn theo kích thước và khối lượng biển, số mặt, khoảng cách nhô khỏi tường, vị trí đón gió, nền tường và cách lắp. Chủ cửa hàng nên kiểm hồ sơ, vị trí và dấu hiệu bất thường từ nơi an toàn; việc khoan, chọn neo, hàn sửa hoặc đánh giá chịu lực phải do người có chuyên môn thực hiện.

Minh họa khung treo và điểm gắn biển vẫy vào tường

Hình minh họa: nguyên lý; cấu hình thực tế phải được chọn theo biển, nền tường và hiện trường.

Cấu tạo khung treo biển vẫy gồm những gì?

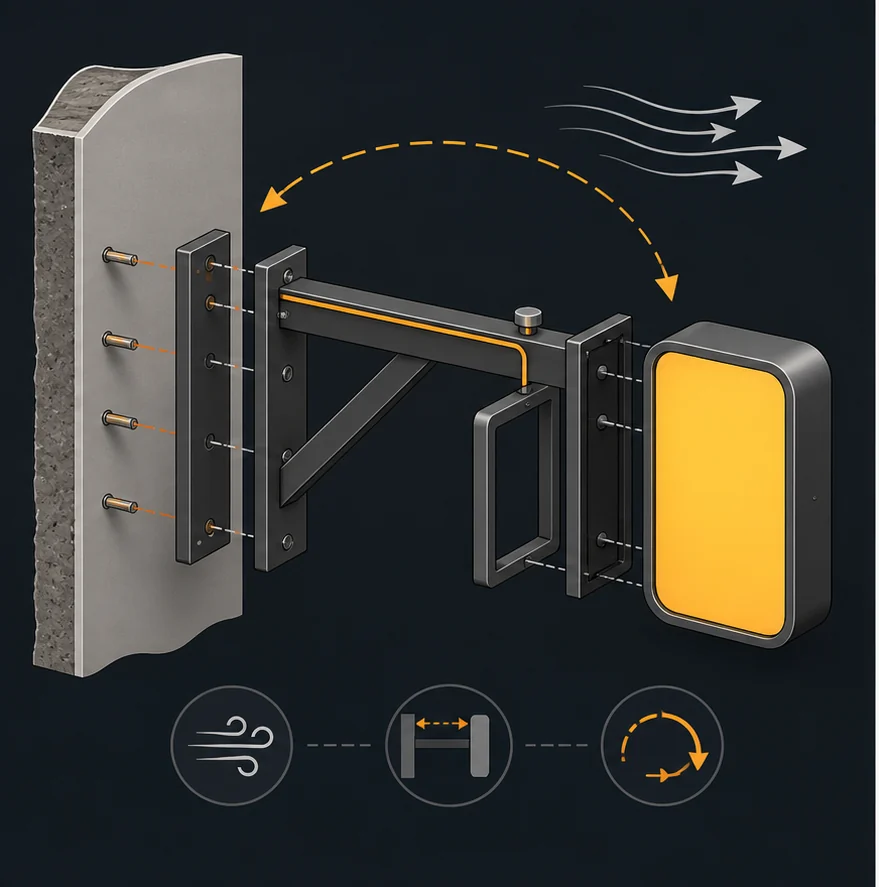

Cấu tạo tách lớp của bản mã, tay treo, gân đỡ, khung biển và nền tường

Hình minh họa: bản mã, tay treo, gân đỡ, khung biển và nền lắp phải được xem như một hệ liên kết.

Bộ phận	Vai trò	Điểm cần kiểm trong hồ sơ
Khung trong thân biển	Giữ hình và nối hai mặt/viền	Vật liệu, mối nối, vị trí bắt với tay treo
Tay treo	Tạo khoảng cách giữa biển và tường	Chiều dài, số nhánh, hình học, vùng đọng nước
Pát treo hoặc bản mã	Phân phối lực tại vùng gắn	Kích thước, độ phẳng, lỗ, bề mặt tiếp xúc
Mối hàn/bu-lông giữa các phần	Truyền lực qua các cấu kiện	Vị trí, khả năng kiểm tra, hoàn thiện chống ăn mòn
Vật tư cố định vào tường	Giữ toàn bộ hệ với công trình	Chỉ được chốt sau khi xác nhận nền và điều kiện lắp
Nền tường/kết cấu tiếp nhận	Điểm cuối của đường truyền lực	Loại nền, tình trạng, lớp hoàn thiện, vùng rỗng hoặc hư hỏng

Trong giao tiếp thị trường, “giá đỡ”, “tay treo”, “pát treo” đôi khi được dùng lẫn nhau. Khi duyệt, nên chỉ trực tiếp trên bản vẽ bộ phận nào đang được nói tới thay vì tranh luận tên gọi.

Vì sao biển càng nhô ra càng cần xét kỹ?

Biển vẫy đặt vuông góc với tường nên phần mặt biển nhận gió và tạo lực lên tay treo. Khi khoảng nhô tăng, tác động tại vùng gắn có thể tăng dù mặt biển không đổi. Hai biển cùng đường kính nhưng một biển gắn sát tường, một biển có tay dài để vượt mái che sẽ không có cùng bài toán.

Các yếu tố phải đi cùng nhau gồm diện tích mặt đón gió, hình dạng, khối lượng, khoảng nhô, cao độ, mức che chắn của công trình và điều kiện vùng gió. Không có một kích thước hộp sắt hoặc số lượng bu-lông dùng an toàn cho mọi trường hợp.

Nền tường quyết định vật tư cố định

Lớp sơn hoặc gạch ốp nhìn thấy không cho biết toàn bộ nền phía sau. Mặt bằng có thể là bê tông, gạch đặc, gạch rỗng, tấm ốp trên khung, vách nhẹ hoặc khu vực đã sửa chữa. Mỗi nền có khả năng tiếp nhận liên kết và rủi ro khác nhau.

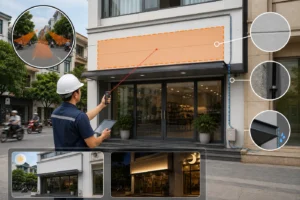

Khảo sát cần phân biệt:

lớp hoàn thiện bên ngoài và kết cấu thực phía sau;
vị trí đường điện, ống nước hoặc khe kỹ thuật có thể bị ảnh hưởng;
vùng nứt, rỗng, bong, ẩm hoặc đã khoan nhiều lần;
khả năng tiếp cận mặt trong nếu cần;
quyền khoan/gắn theo yêu cầu của chủ nhà hoặc ban quản lý.

Ảnh từ xa giúp định vị nhưng không đủ để chốt neo. Nếu không xác định được nền, báo giá và bản vẽ nên ghi rõ hạng mục còn chờ khảo sát.

Khung biển vẫy hai mặt cần giải quyết thêm điều gì?

Hai mặt thường làm thân biển dày hơn và có thêm linh kiện, mặt tán sáng hoặc nắp mở. Khung phải giữ hai mặt thẳng, không xoắn và cho phép bảo trì mà không làm hỏng hoàn thiện. Tuyến dây cũng cần được cố định để không bị kéo, cọ vào cạnh hoặc tạo đường nước đi vào hộp.

Với biển có đèn, vị trí nguồn và nắp mở nên xuất hiện trên bản vẽ biển vẫy. Nếu phải tháo toàn bộ biển khỏi tường mới thay được một linh kiện, chi phí bảo trì sau này có thể cao hơn một cấu tạo mở được tại chỗ.

Ngoài trời: chống gỉ là cả chuỗi, không chỉ một lớp sơn

Nước thường lưu lại ở mép hàn, khe chồng, đầu ống không kín hoặc vùng bề mặt bị xước. Vì vậy chống ăn mòn cần xét vật liệu, chuẩn bị bề mặt, mối hàn, lớp hoàn thiện, thoát nước và khả năng sửa lớp bảo vệ sau khi lắp.

mép cắt và mối hàn phải được hoàn thiện, không chỉ sơn mặt phẳng;
đầu ống, khe và mặt trên của tay treo không nên tạo túi giữ nước;
cặp vật liệu khác nhau cần được xem xét nguy cơ ăn mòn tại chỗ tiếp xúc;
vết xước do vận chuyển/lắp đặt phải được ghi nhận và xử lý phù hợp;
kế hoạch bảo dưỡng phải cho phép quan sát vùng dễ gỉ.

Chủ cửa hàng có thể kiểm gì, kỹ thuật viên phải kiểm gì?

Có thể quan sát từ nơi an toàn	Cần người có chuyên môn
Biển có nghiêng, rung hoặc phát tiếng khác thường không	Đánh giá khả năng chịu lực và độ phù hợp của khung
Có gỉ, nứt, bong sơn hoặc vệt nước tại vùng nhìn thấy không	Kiểm mối hàn, bu-lông, neo và nền tường
Dây có chùng, cọ hoặc rơi khỏi vị trí giữ không	Mở hộp, đo điện, sửa dây hoặc thay nguồn
Mặt biển có va vào mái, tường hoặc vật cản khi gió không	Điều chỉnh tay treo, khoảng hở hoặc cấu tạo
Chụp ảnh cùng một góc để so sánh theo thời gian	Lên cao, tháo biển, khoan hoặc hàn sửa

Không tự xử lý trên cao: Nếu biển rung mạnh, nghiêng, phát tiếng kim loại, có chi tiết rơi, tường nứt quanh vùng gắn hoặc dây điện bất thường, hãy giữ người và phương tiện tránh vùng bên dưới rồi liên hệ đơn vị kỹ thuật. Không đứng ngay dưới biển để quan sát lâu, không tự leo và không kéo thử.

Checklist nghiệm thu tay treo và pát đỡ

Vị trí và cao độ khớp bản duyệt.
Biển thẳng theo các hướng quan sát đã thống nhất.
Khoảng hở không làm biển va vào tường, mái hoặc cửa.
Tay treo và bản mã không biến dạng nhìn thấy.
Mối nối hoàn thiện gọn, không có cạnh sắc lộ ra vùng tiếp xúc.
Lớp sơn/hoàn thiện không bong tại vùng gia công và lắp.
Đầu ống, khe và đường nước được xử lý theo bản vẽ.
Dây được giữ, có hướng đi rõ và không chịu lực kéo từ thân biển.
Nắp bảo trì có thể tiếp cận theo phương án bàn giao.
Có ảnh chụp toàn cảnh và cận cảnh sau lắp để làm mốc bảo dưỡng.

Tám câu hỏi cần có trong báo giá

Khung và tay treo dùng vật liệu, kích thước và hoàn thiện nào?
Kích thước nào là phủ bì của toàn bộ hệ?
Nền tường đã được xác nhận bằng cách nào?
Chi tiết neo do ai chốt và chốt ở giai đoạn nào?
Biển có cần vượt mái che hoặc vật cản không?
Đường dây và vị trí nguồn nằm ở đâu?
Tiếp cận bảo trì bằng cách nào, có cần thiết bị lên cao không?
Hồ sơ bàn giao gồm bản vẽ cuối, ảnh và phạm vi bảo hành nào?

Dấu hiệu một phương án khung chưa đủ cơ sở

chốt vật tư cố định chỉ từ ảnh chụp xa;
không hỏi mặt biển một hay hai mặt, có đèn hay không;
không ghi khoảng nhô tổng thể;
không có mặt bên hoặc chi tiết tay treo;
dùng câu “khung tiêu chuẩn” nhưng không mô tả tiêu chuẩn nào;
không có kế hoạch kiểm và bảo trì vùng treo.

Khải Nguyên cần ảnh mặt tiền và thông tin nền tường trước khi khóa cấu hình. Với vị trí không thể xác nhận từ xa, khảo sát trực tiếp là bước kiểm soát rủi ro, không phải thủ tục trang trí.

Nguồn và giới hạn của hướng dẫn

Bài tham khảo hướng dẫn lắp đặt tiêu chuẩn của Trung tâm Quảng cáo ngoài trời Hàn Quốc, trong đó tách điều kiện hiện trường, tải gió, biển vuông góc và hiệu năng vật tư cố định. Nội dung Naver được dùng để đối chiếu cách các đội thi công mô tả khung, vật liệu và mặt tiền. Bài không cung cấp công thức kết cấu, số lượng neo hoặc hướng dẫn tự lắp; thiết kế cuối cùng phải theo công trình thật và quy định áp dụng.
