Một bản vẽ biển vẫy đủ để duyệt không chỉ có hình mặt biển và logo. Nó phải nối được ba câu hỏi: khách hàng sẽ nhận được hình thức nào, xưởng sẽ gia công theo thông tin nào và đội lắp đặt sẽ đặt biển ở đâu trên mặt bằng thật. Nếu ba lớp này nằm ở ba file rời, không có phiên bản và kích thước đối chiếu, sai lệch rất dễ xuất hiện sau khi đã cắt vật liệu.
Trả lời nhanh: Bộ bản vẽ biển vẫy tối thiểu nên thể hiện mặt đứng, mặt bên/độ dày, vị trí lắp trên ảnh mặt tiền, cấu tạo chính, phần khung treo, vùng phát sáng, tuyến cấp điện dự kiến và ghi chú vật liệu. Chi tiết neo, kết cấu và điện phải được người có chuyên môn chốt theo hiện trường; không dùng một bản vẽ mẫu cho mọi loại tường.

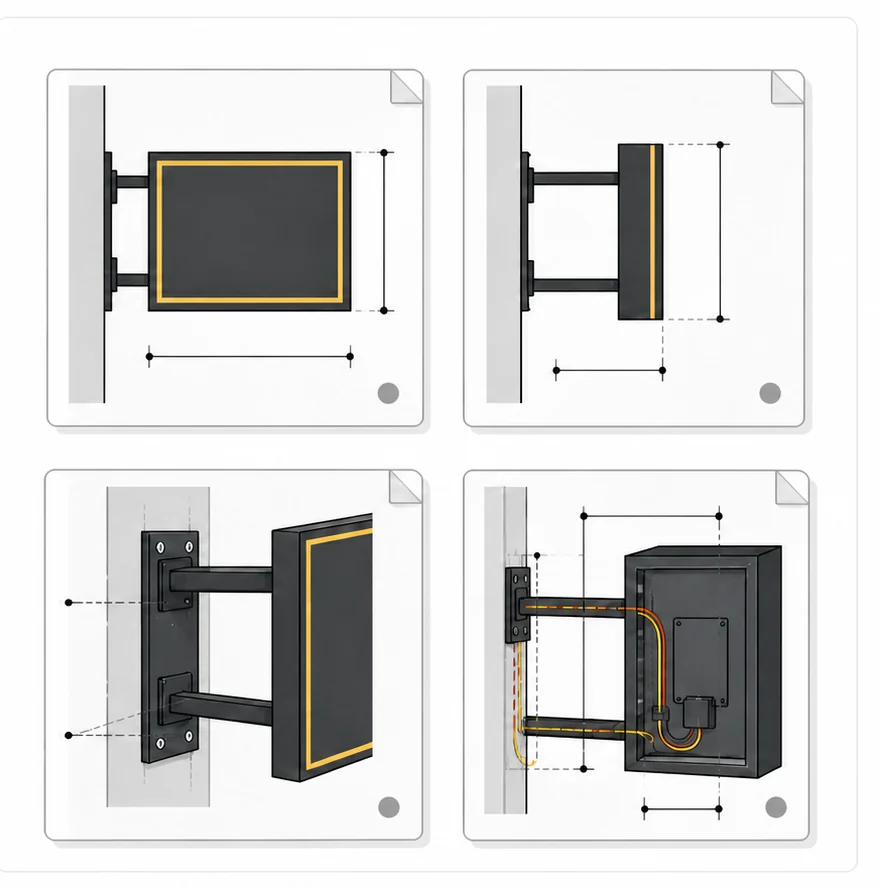

Bộ bản vẽ biển vẫy nên có những trang nào?
| Trang/khung nhìn | Mục đích | Thông tin cần khóa |
|---|---|---|
| Phối cảnh hoặc ghép ảnh mặt tiền | Kiểm tỷ lệ và vị trí trong bối cảnh thật | Cao độ dự kiến, hướng biển, vật cản, tương quan với biển chính |
| Mặt đứng hai mặt biển | Duyệt hình dáng và nội dung nhìn trực diện | Kích thước phủ bì, logo, chữ, màu, khoảng trống, vùng sáng |
| Mặt bên hoặc mặt cắt | Hiểu độ dày và các lớp cấu tạo | Hai mặt hay một mặt, viền, khoang, nắp mở, phần nhô khỏi tường |
| Chi tiết khung/tay treo | Nối thân biển với vị trí lắp | Vật liệu khung, vị trí pát, hướng lực, vùng cần khảo sát nền tường |
| Sơ đồ ánh sáng chức năng | Khóa phần nào sáng và cách vận hành | Nhóm LED, màu, hiệu ứng, vị trí nguồn ở mức bố trí |
| Bảng ghi chú và revision | Giữ một phiên bản duyệt duy nhất | Vật liệu, hoàn thiện, ngày, mã phiên bản, người duyệt, ngoại lệ |
Không phải dự án nào cũng cần sáu tờ riêng. Biển nhỏ có thể gộp nhiều khung nhìn trên một trang, miễn thông tin vẫn đọc được và không mâu thuẫn. Với vị trí phức tạp, bản vẽ chi tiết nên tách ra để đội lắp không phải suy từ phối cảnh.
Mặt đứng phải khóa nội dung trước khi khóa vật liệu
Mặt đứng là nơi kiểm logo, chữ và vùng phát sáng. Trước khi duyệt, hãy hỏi:
- đây là kích thước phủ bì hay kích thước riêng phần mặt;
- logo và chữ có đúng file gốc, đúng dấu tiếng Việt, đúng tỷ lệ không;
- hai mặt giống nhau hay có nội dung khác nhau;
- phần nào là vật liệu màu, phần nào in, phần nào phát sáng;
- màu ghi theo mã hay chỉ là màu hiển thị trên màn hình;
- có vùng an toàn quanh chữ để không bị viền hoặc bóng che không.
Ảnh phối cảnh đẹp không thay bản vẽ kích thước. Phối cảnh có thể dùng phối màu và xem tỷ lệ; mặt đứng mới là nơi đối chiếu kích thước và nội dung. Nếu hai hình khác nhau, phải sửa về một phiên bản trước khi sản xuất.
Mặt bên cho biết biển thật sẽ dày và nhô ra sao
Biển vẫy được nhìn nhiều ở cạnh bên và góc xiên. Vì vậy mặt bên không phải chi tiết phụ. Nó cho biết độ dày thân biển, viền, khoảng hở, vị trí tay treo và khoảng nhô tổng thể. Đây cũng là khung nhìn giúp phát hiện xung đột với mái che, cửa cuốn, ban công hoặc biển cửa hàng kế bên.
Không nên lấy một độ dày “đẹp” rồi buộc mọi cấu tạo phải theo. Khoang phát sáng, vật liệu, khả năng mở để sửa và khung bên trong đều ảnh hưởng độ dày. Bản vẽ cần ghi kích thước, còn người thiết kế phải giải thích vì sao cấu tạo đó phù hợp.

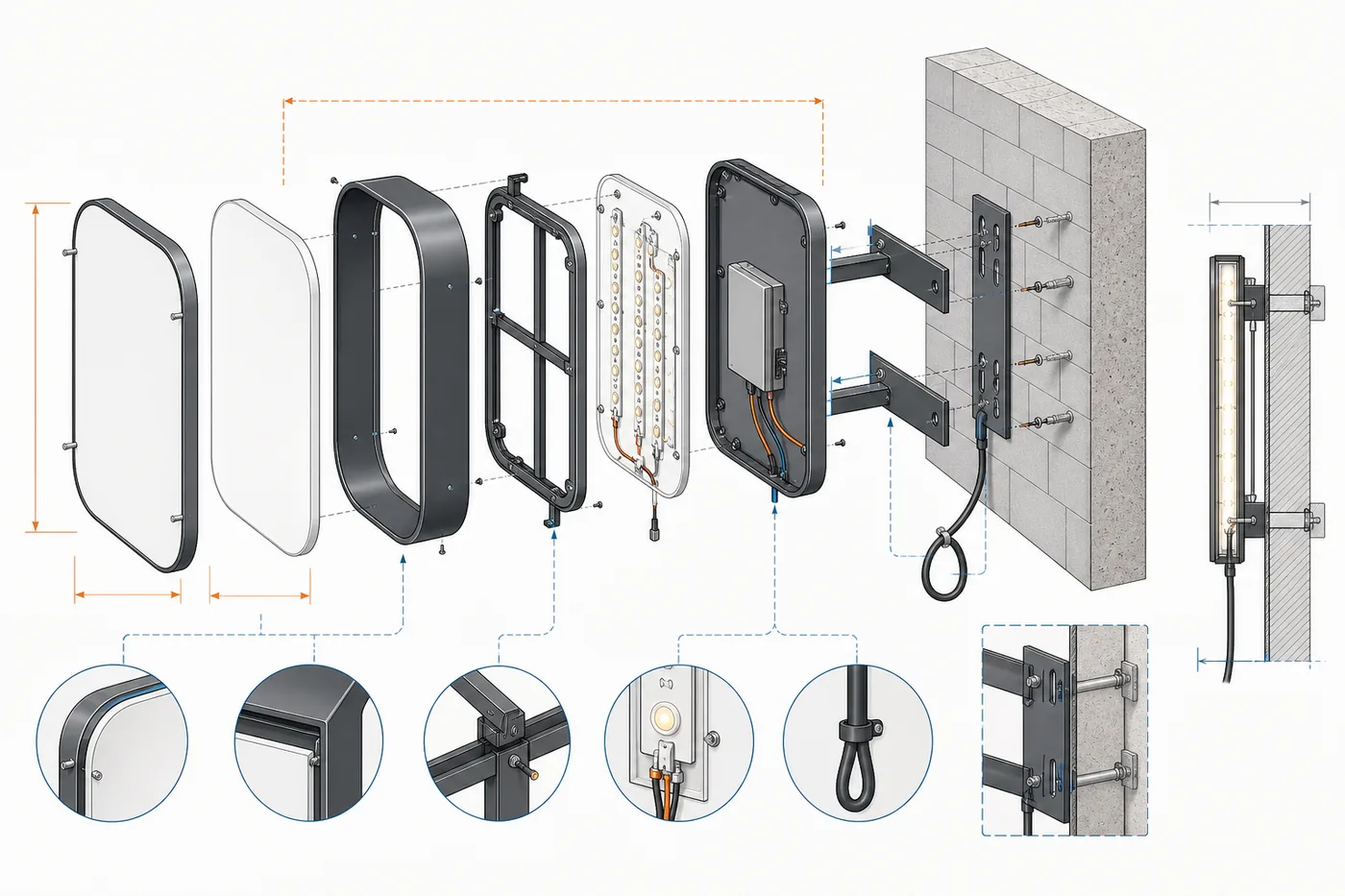

Bản vẽ khung biển vẫy khác bản vẽ kết cấu ra sao?
Bản vẽ khung có thể mô tả hình dạng, vật liệu dự kiến và cách các bộ phận nối với nhau. Bản vẽ kết cấu dùng để xác nhận khả năng chịu lực theo kích thước biển, tải gió, khoảng nhô, nền tường và vật tư cố định. Hai khái niệm không nên bị trộn lẫn.
Một hình vẽ có bốn bu-lông chưa chứng minh được vị trí đó an toàn. Số lượng, loại và chiều sâu liên kết không thể chọn chỉ từ ảnh mặt tiền. Tài liệu hướng dẫn lắp đặt biển ngoài trời của Hàn Quốc cũng tách điều kiện hiện trường, tải gió, loại biển và hiệu năng vật tư cố định. Bài học áp dụng cho Việt Nam là phải khảo sát nền thật trước khi chốt chi tiết neo.
Giới hạn: Chủ cửa hàng có thể yêu cầu bản vẽ chỉ rõ vùng gắn, tay treo và trách nhiệm xác nhận. Không nên tự chuyển một bản vẽ tham khảo thành bản vẽ thi công, tự chọn neo hoặc khoan theo kích thước trên mạng.
Vùng phát sáng và điện phải được thể hiện ở mức nào?
Ở giai đoạn duyệt nội dung, bản vẽ cần chỉ rõ vùng sáng: sáng toàn mặt, sáng chữ, sáng viền, LED rời từng điểm hay được đèn ngoài chiếu vào. Nếu có hiệu ứng, nên kèm video hoặc bảng mô tả chu kỳ. Một mũi tên ghi “đi dây” là chưa đủ để nghiệm thu.
Ở giai đoạn kỹ thuật, hồ sơ nên xác nhận vị trí bộ nguồn/hộp điện, đường cáp dự kiến, điểm chờ, khả năng tiếp cận để bảo trì và cách ngăn nước đi theo dây. Sơ đồ đấu nối, bảo vệ điện và lựa chọn thiết bị thuộc trách nhiệm của người có chuyên môn; khách hàng không cần can thiệp phần có điện.
Thứ tự đọc bản vẽ trong 10 phút
- Đọc tên dự án và mã phiên bản: tránh duyệt nhầm file cũ.
- So nội dung: tên, logo, chính tả, dấu, số điện thoại nếu có.
- So kích thước: phủ bì, mặt, độ dày, khoảng nhô và cao độ.
- So trạng thái ngày/đêm: màu lúc tắt và vùng sáng lúc bật.
- So hai mặt: hướng đọc và nội dung có bị đảo hay khác nhau không.
- So ảnh mặt tiền: mái che, cửa, dây, cây, biển kế bên và hướng giao thông.
- So vật liệu: tên vật liệu, màu, bề mặt và mép hoàn thiện.
- So khung treo: vị trí gắn, khoảng hở và phần cần khảo sát tường.
- So khả năng bảo trì: mở ở đâu, nguồn ở đâu, có tiếp cận được không.
- Ghi ngoại lệ bằng chữ: không chỉ khoanh đỏ trên ảnh rồi nhắn rời rạc.
Checklist 15 điểm trước khi ký duyệt
| Nhóm | Điểm cần xác nhận |
|---|---|
| Phiên bản | Mã bản vẽ, ngày cập nhật, người lập, người duyệt |
| Nội dung | Tên, logo, dấu tiếng Việt, thứ tự đọc, thông tin pháp lý nếu có |
| Kích thước | Rộng/cao hoặc đường kính, độ dày, kích thước phủ bì |
| Hai mặt | Nội dung và hướng đọc từng mặt |
| Màu | Mã màu hoặc mẫu vật liệu; ghi nhận chênh lệch màn hình |
| Vật liệu | Mặt, viền, khung, hoàn thiện và phạm vi thay thế tương đương |
| Ánh sáng | Vùng sáng, màu, hiệu ứng, trạng thái tắt |
| Vị trí | Ảnh ghép đúng mặt tiền và cao độ dự kiến |
| Hướng nhìn | Ít nhất hai hướng người đi đường tiếp cận |
| Vật cản | Mái che, cây, dây, cửa cuốn, ban công, biển lân cận |
| Khung/tay treo | Hình dạng, vật liệu, điểm nối với thân biển |
| Nền tường | Đã khảo sát hay còn là giả định phải xác nhận tại hiện trường |
| Điện | Điểm chờ, vị trí nguồn, quyền tiếp cận bảo trì |
| Nghiệm thu | Ảnh ngày/đêm, mẫu màu và tài liệu nào làm chuẩn |
| Phạm vi | Hạng mục bao gồm, không bao gồm và người chịu trách nhiệm |
Năm lỗi bản vẽ dẫn tới sửa đi sửa lại
- Chỉ có một phối cảnh: không nhìn được độ dày và tay treo.
- Không ghi phủ bì: mỗi bên hiểu kích thước theo một lớp khác nhau.
- Vật liệu ghi chung chung: “mica, sắt, LED tốt” không đủ làm chuẩn nghiệm thu.
- Phê duyệt qua nhiều kênh: thay đổi nằm rải rác trong tin nhắn, điện thoại và file.
- Khung có trước khảo sát: chi tiết treo bị chốt khi chưa biết nền tường.
Cách khắc phục là gom thay đổi vào một revision, đánh dấu nội dung đã sửa và phát hành lại file cuối. Sau khi duyệt, mọi thay đổi ảnh hưởng kích thước, vật liệu, màu hoặc kết cấu phải được ghi nhận như một revision mới.
Từ bản vẽ tới khảo sát và báo giá
Bản vẽ ban đầu có thể được lập từ ảnh và số đo sơ bộ, nhưng bản vẽ thi công cần kết quả khảo sát đủ tin cậy. Xem cách chọn kích thước biển vẫy theo vị trí và dịch vụ thiết kế biển LED theo yêu cầu để chuẩn bị đầu vào.
Khải Nguyên đã hoạt động từ năm 2010. Để báo giá gắn với đúng phạm vi, khách hàng nên gửi logo gốc, ảnh mặt tiền, kích thước sơ bộ, giờ mở cửa và thời điểm cần lắp; đội ngũ sẽ xác định phần nào có thể chốt từ xa và phần nào cần khảo sát tại chỗ.
Nguồn và giới hạn của bài viết
Bài tham khảo Hướng dẫn lắp đặt biển quảng cáo tiêu chuẩn của Trung tâm Quảng cáo ngoài trời Hàn Quốc, nội dung đào tạo bản vẽ biển vuông góc trên Naver và thực hành kiểm soát bản vẽ tại Việt Nam. Ví dụ Hàn Quốc được dùng để học cách tách khung nhìn và điều kiện hiện trường, không sao chép tỷ lệ, kích thước hoặc chi tiết neo. Hồ sơ kết cấu và điện của công trình thật phải do người có chuyên môn lập hoặc rà soát.
